- ต้านทานการสึกกร่อนได้สูง เนื่องจากแผ่นแลกเปลี่ยนความร้อนทำจาก Stainless Steel 316 และใช้ Copper หรือ Nickle เป็นตัวประสานกันรั่ว (Brazed) ซึ่งวัสดุเหล่านี้ล้วนมีค่าความต้านทานการสึกกร่อนสูง สำหรับการใช้งานกับของไหลหลายชนิด
- สามารถใช้กับงานแรงดันสูง เนื่องจาก Plate Heat Exchanger ใช้วิธี Brazing Process ทำให้สามารถใช้กับแรงดันได้สูง (Design pressure 30 Bar, Test pressure 40 Bar)
- สามารถใช้กับงานอุณหภูมิสูง ด้วยคุณสมบัติด้านโครงสร้างของวัสดุ ทำให้ BPHE สามารถใช้กับงานที่มีอุณหภูมิได้สูงถึง 200 C
KAORI PLATE HEAT EXCHANGER
KAORI Brazed Plate Heat Exchanger
ลักษณะของเครื่องแลกเปลี่ยนความร้อนเป็นแบบแผ่นแบบเชื่อมติดกัน คือ การนำเอาแผ่นถ่ายเทความร้อนหลายๆ แผ่นมาเรียงกัน โดยให้ของไหลแต่ละชนิดไหลผ่านในช่องว่างระหว่างแผ่นสลับกัน โดยระหว่างแผ่นจะถูกซีลด้วยทองแดง (หรือนิกเกิล)
ดังนั้นของไหลทั้ง 2 ชนิดจะไม่ได้สัมผัสกันโดยตรง การถ่ายเทความร้อนจึงเกิดขึ้นจากการถ่ายเทผ่านพื้นที่หน้าตัดของแต่ละแผ่น มักใช้ในเครื่องจักรเช่น Chiller, Heat pump, Heat recovery unit, Oil cooler, Air Dryer การเลือกใช้ต้องให้เหมาะกับของไหลที่ต้องแลกเปลี่ยนความร้อนกัน

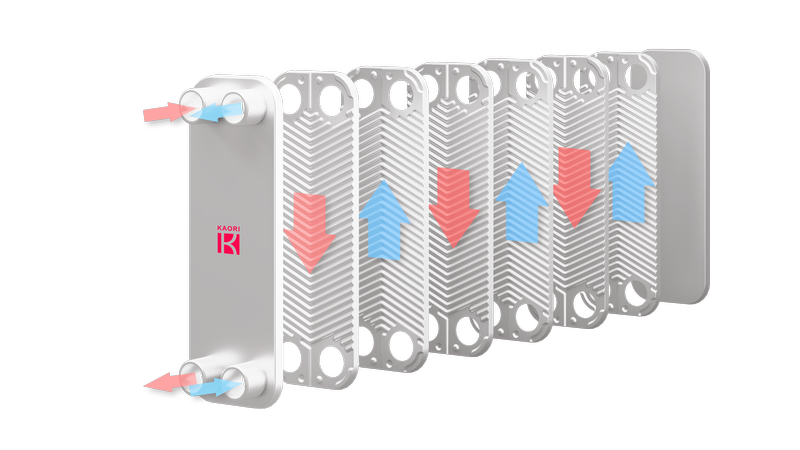

หลักการทำงานของ Kaori Brazed Plate Heat Exchanger
ภาพแสดงทิศทางการไหลแบบสวนทาง (Counter-Current Flow)
โครงสร้างและการถ่ายเทความร้อน
Kaori Brazed Plate Heat Exchanger (BPHE) ประกอบด้วยแผ่นสแตนเลส (Stainless Steel Plates) พิมพ์ลายลูกฟูก เรียงซ้อนกันและเชื่อมติดด้วยทองแดงหรือนิกเกิลในเตาสุญญากาศ ทำให้ไม่ต้องใช้ปะเก็น (Gasket)
การทำงาน: ของเหลวร้อนและเย็นจะไหลแยกกันในช่องว่างระหว่างแผ่นเพลตสลับกัน โดยมีความปั่นป่วนสูง (High Turbulence) แม้ที่ความเร็วต่ำ ซึ่งช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อนสูงสุด
- Counter-Current Flow: การไหลสวนทางกันช่วยให้แลกเปลี่ยนอุณหภูมิได้เต็มประสิทธิภาพ (Approach Temperature ต่ำสุดถึง 1°C)
- High Pressure: ทนแรงดันและอุณหภูมิได้สูงกว่าแบบแผ่นยาง
- Compact Size: ขนาดเล็กกว่า Shell & Tube ถึง 5 เท่า ในประสิทธิภาพเท่ากัน
ทำไมต้องเลือก Kaori Brazed Plate Heat Exchanger
Kaori เป็น Plate Heat Exchanger ผลิตในประเทศไต้หวันตั้งแต่ปี 1970 โดยมีการวิจัยและพัฒนาเพื่อให้ได้คุณภาพ Brazed Plate Heat Exchanger ที่ดีที่สุดมาอย่างต่อเนื่อง
เนื่องจากการใช้งานในหลากหลายรูปแบบ Kaori จึงพัฒนา Brazed Plate Heat Exchanger ให้เหมาะกับการใช้งานได้หลากหลาย เพื่อตอบสนองความต้องการของลูกค้าให้มากที่สุด ทั้งการเลือกใช้สแตนเลสคุณภาพดี, การออกแบบเพื่อให้ประหยัดพลังงานและมีประสิทธิภาพสูงสุด
+-+-+-+-+-+
- มีประสิทธิภาพการถ่ายเทความร้อนสูง จากการออกแบบแผ่นแลกเปลี่ยนความร้อนให้มีลายนูน (Corrugated plate Designed) ทำให้อัตราการถ่ายเทความร้อนสูง ไม่ว่าจะถูกออกแบบในลักษณะ Counter Flow หรือ Cross Flow
- ขนาดกะทัดรัด BPHE มีขนาดเล็กกว่า และน้ำหนักเบากว่า เมื่อเทียบกับ Heat Exchanger แบบ Shell&Tube (ขนาดเล็กกว่าประมาณ 5 เท่า ที่ความสามารุถในการถ่ายเทความร้อนเท่ากัน) ด้วยคุณสมบัตินี้ทำให้ BPHE ง่ายต่อการติดตั้งหรือซ่อมบำรุง
- ง่ายในการดูแลรักษา เนื่องจากการออกแบบให้การไหลภายใน BPHE เป็นแบบ Turbulence Flow แม้ในอัตราการไหลที่ต่ำ ทำให้ไม่ต้องซ่อมบำรุงบ่อยๆ

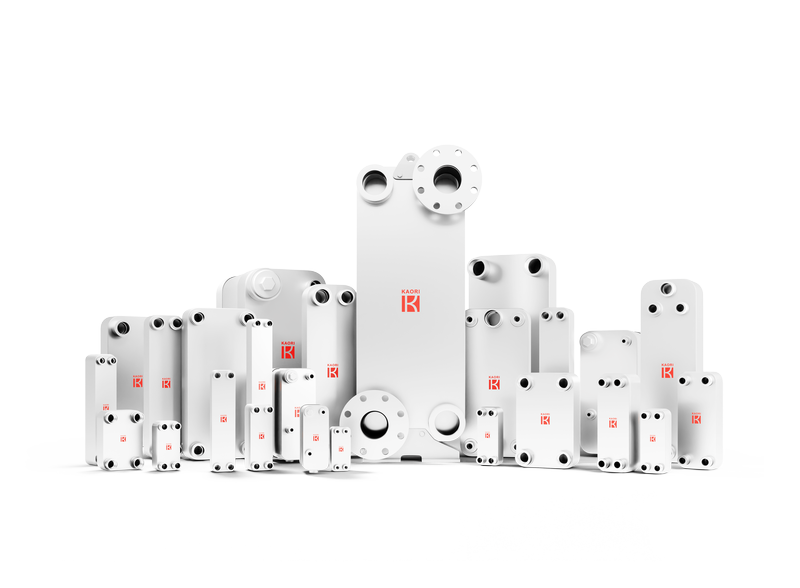

Kaori Brazed Plate Heat Exchanger
← เลื่อนซ้าย-ขวา เพื่อดูรายละเอียดสเปคสินค้า →

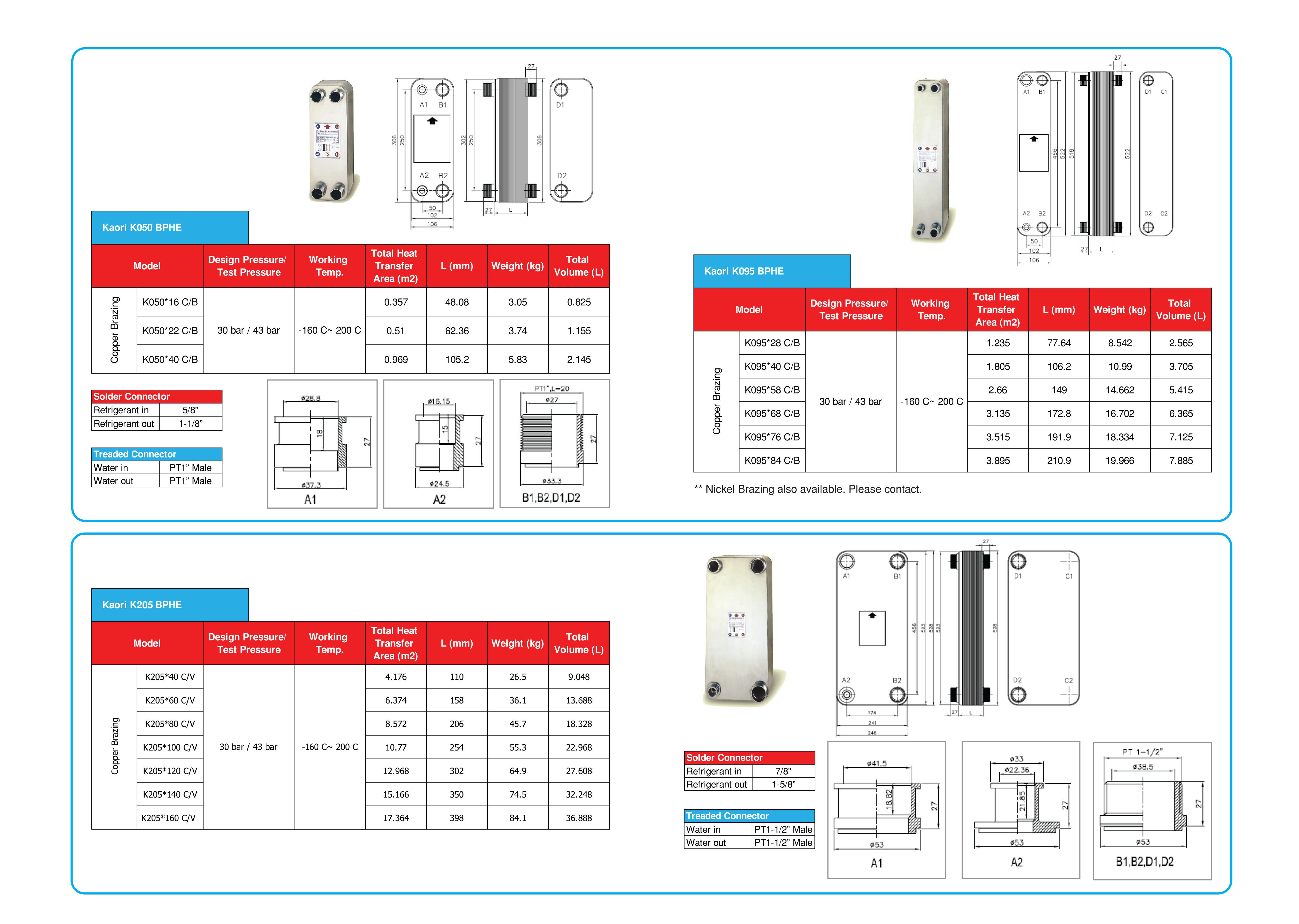

Specification & Dimension Details
