วัฏจักรแร็งคินสารอินทรีย์ หรือ Organic Rankine Cycle (ORC) เป็นกระบวนการ Waste Heat Recovery ที่ใช้สารอินทรีย์ที่มีมวลโมเลกุลสูงและจุดเดือดต่ำ (เช่น R245fa) แทนการใช้น้ำ ทำให้สามารถดึงความร้อนในช่วง 60°C – 350°C มาผลิตไฟฟ้าได้อย่างมีประสิทธิภาพสูงสุด

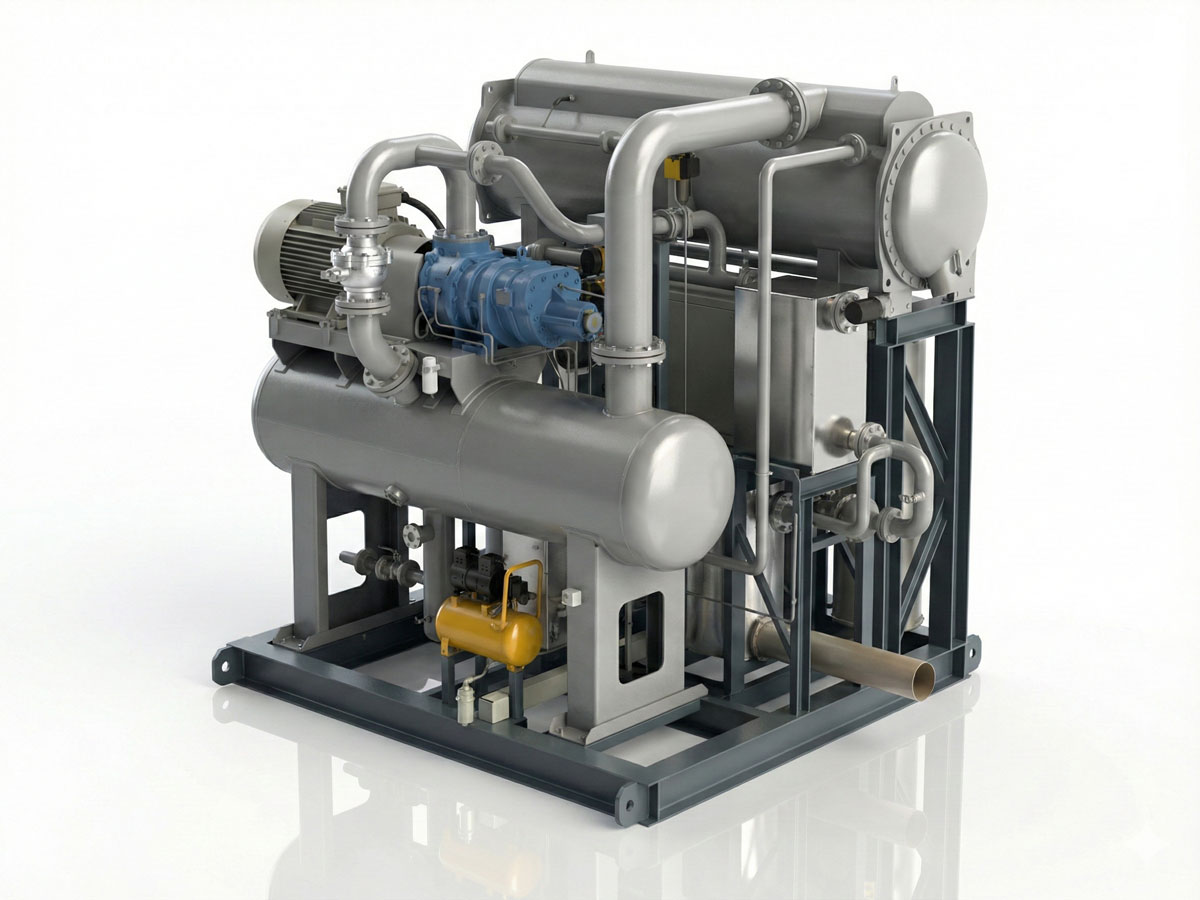

บริษัท แอดวานซ์เทอร์โมโซลูชั่น จำกัด (ATS) มีความเชี่ยวชาญในการออกแบบและติดตั้งระบบ ORC Engine เพื่อช่วยให้อุตสาหกรรมนำพลังงานความร้อนที่สูญเสีย (Waste Heat) กลับมาใช้ใหม่ ลดต้นทุนการผลิต เพิ่มความสามารถในการแข่งขัน และสนับสนุนเป้าหมาย Net Zero ให้กับธุรกิจ

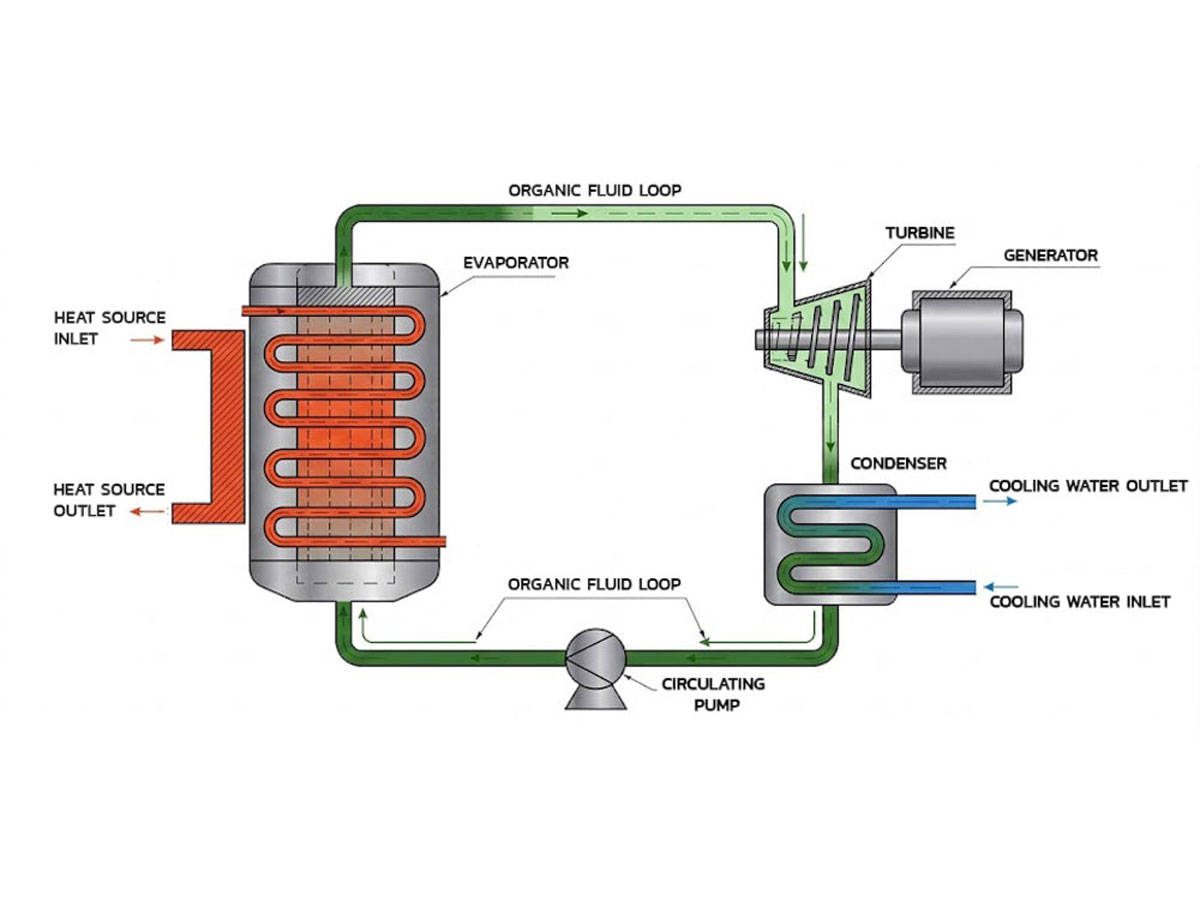

ต้มสารทำงาน (Working Fluid) ด้วยแหล่งความร้อนทิ้งภายนอก (Waste Heat) จนกลายเป็นไอแรงดันสูง
ไอสารขยายตัวผ่าน ORC Turbine เพื่อขับเคลื่อน Generator ผลิตกระแสไฟฟ้า
ระบายความร้อนเพื่อควบแน่นไอสารกลับเป็นของเหลวใน Condenser พร้อมสำหรับรอบถัดไป
อัดสารทำงานกลับเข้าสู่ระบบ เพื่อเริ่มวัฏจักร Organic Rankine Cycle ใหม่อย่างต่อเนื่อง
ควบคุมด้วย PLC อัจฉริยะ ทำงานได้ตลอด 24 ชั่วโมงโดยไม่ต้องใช้พนักงานเฝ้าเครื่อง สามารถติดตามการทำงานผ่านระบบ Online Monitoring ได้ตลอดเวลา ลดต้นทุนแรงงาน
โครงสร้างแบบ Heavy-Duty ออกแบบระบบปิด (Closed-loop) ลดการเสื่อมสภาพของอุปกรณ์และสารทำงาน อายุการใช้งานยาวนานมากกว่า 10 ปี บำรุงรักษาน้อย
ประสิทธิภาพความร้อน (Thermal Efficiency) สูงสุดถึง 18% คืนทุนรวดเร็ว และช่วยลดการปล่อยก๊าซคาร์บอนไดออกไซด์ (CO₂ Reduction) สนับสนุนเป้าหมาย Net Zero
นำความร้อนทิ้ง (Waste Heat Recovery) จากเตาเผา Kiln และ Clinker Cooler อุณหภูมิสูงมาผลิตไฟฟ้า
ดึงความร้อนจากก๊าซเสียและระบบหล่อเย็นเตาหลอมอุตสาหกรรมมาผ่านระบบ ORC Generator
ผลิตไฟฟ้าเพิ่มจากความร้อนเหลือ ไอน้ำ หรือน้ำร้อนส่วนเกินจากโรงไฟฟ้าชีวมวล ด้วยระบบ Cogeneration
ผลิตไฟฟ้าจากน้ำร้อนธรรมชาติอุณหภูมิต่ำ (95–200°C) ด้วยเทคโนโลยี Low-Temperature ORC
นำความร้อนทิ้งจากกระบวนการกลั่นและไอเสียจากเครื่องยนต์ปั่นไฟมาผลิตไฟฟ้าด้วย ORC Engine
ใช้ไอน้ำแรงดันต่ำและน้ำร้อนเหลือทิ้งจากระบบฆ่าเชื้อและหม้อต้มมาผ่านกระบวนการ Waste Heat Recovery
| พารามิเตอร์หลัก | รายละเอียดข้อมูล |
|---|---|
| กำลังผลิตไฟฟ้าสุทธิ (Net Power Output) | 10 kW – 400 kW (รองรับสูงสุด 5 MW สำหรับโครงการขนาดใหญ่) |
| อุณหภูมิแหล่งความร้อนทิ้งที่รองรับ | 60°C – 350°C (Low to Medium Temperature Waste Heat) |
| แหล่งความร้อนที่เหมาะสม (Heat Source) | ก๊าซเสีย (Flue Gas), น้ำร้อน, ไอน้ำ (Steam), น้ำมันร้อน (Thermal Oil) |
| สารทำงาน (Working Fluid) | R245fa, Pentane, Toluene, OMTS (เลือกตามอุณหภูมิแหล่งความร้อน) |
| ประสิทธิภาพความร้อนระบบ (Thermal Efficiency) | 8% – 18% (ขึ้นกับอุณหภูมิแหล่งความร้อนและการออกแบบระบบ) |
| ระบบระบายความร้อน (Cooling System) | Water-cooled Condenser / Air-cooled Condenser |
| ระบบควบคุม (Control System) | PLC อัตโนมัติ 100% พร้อม Online Remote Monitoring |
| อายุการใช้งานออกแบบ (Design Lifetime) | มากกว่า 10 ปี บำรุงรักษาน้อย |

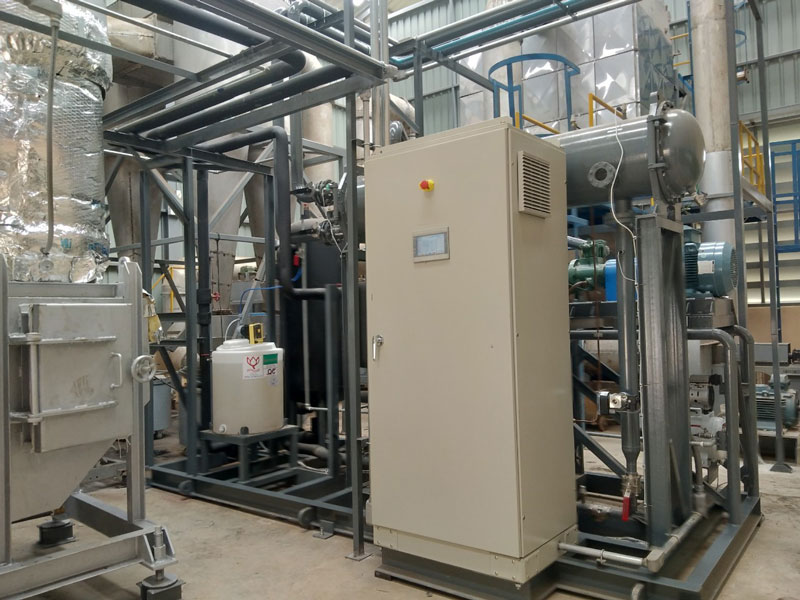

ติดตั้ง ORC Engine พร้อมชุด Heat Exchanger นำความร้อนทิ้งจากไอเสียเตาเผาขยะ (Waste-to-Energy) มาผลิตเป็นพลังงานไฟฟ้าทดแทน พร้อมระบบ Online Monitoring

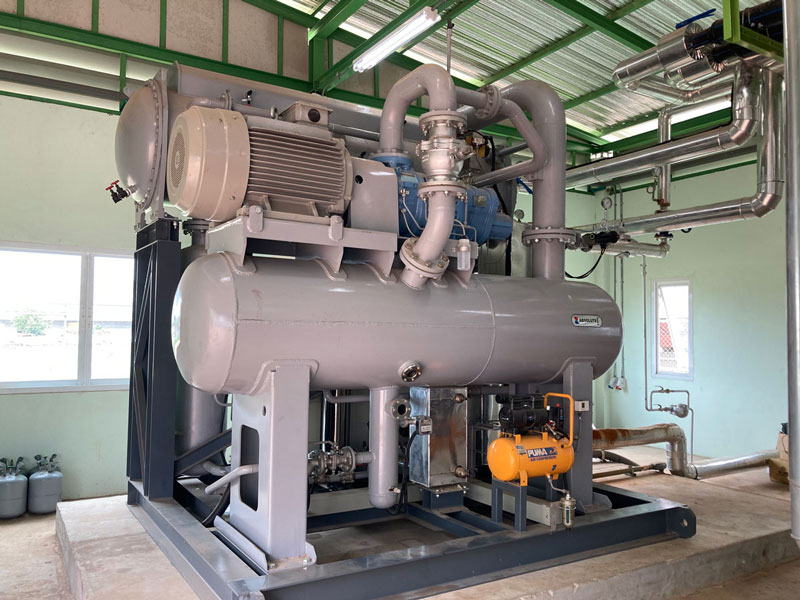

ดึงความร้อนทิ้งจากไอเสียเครื่องปั่นไฟก๊าซชีวภาพ (Biogas Generator) มาผลิตไฟฟ้าด้วย ORC Engine และผลิตน้ำเย็นด้วย Absorption Chiller ระบบ Cogeneration ครบวงจร

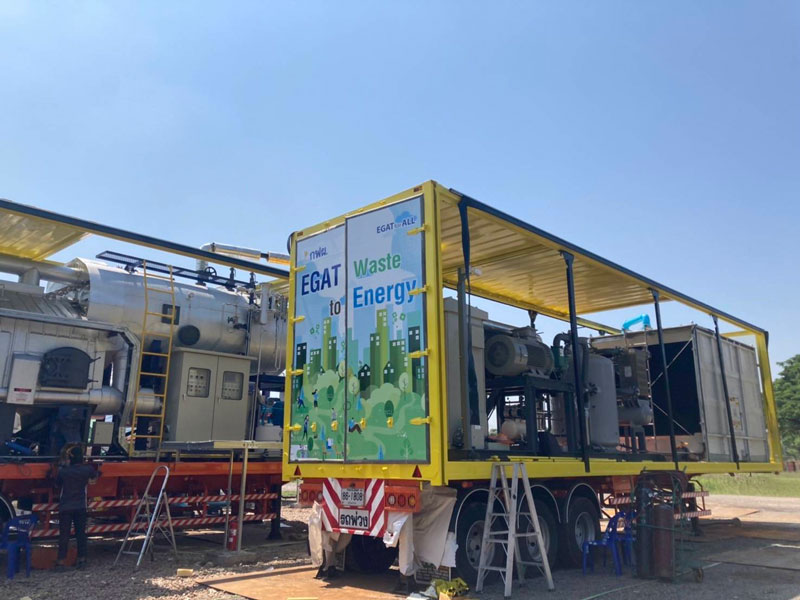

นำเศษไม้ที่เหลือจากกระบวนการผลิต (Biomass Waste) เข้าเตาเผาและผลิตไฟฟ้าด้วย ORC Engine ระบบ Waste-to-Energy ครบวงจร

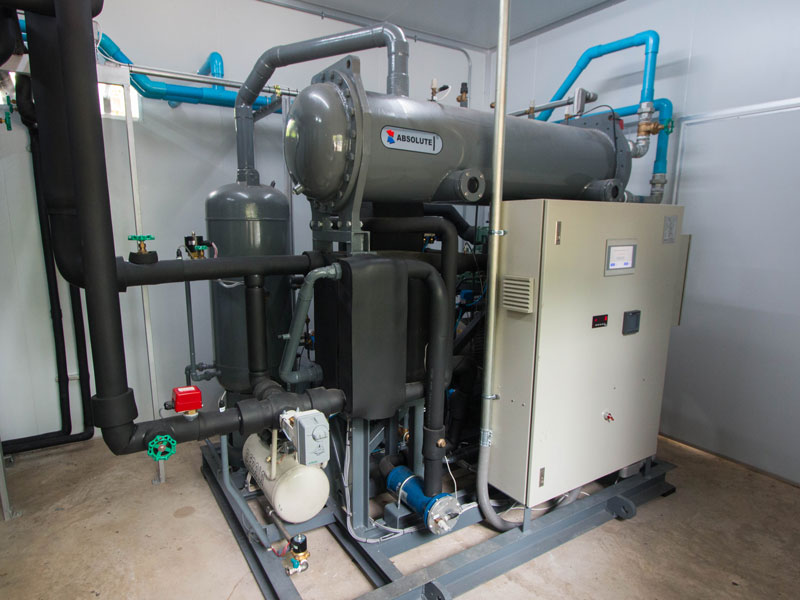

ติดตั้ง ORC Engine พร้อมชุด Heat Exchanger นำความร้อนจากน้ำพุร้อนธรรมชาติ (Geothermal Energy) มาผลิตเป็นพลังงานไฟฟ้า เป็นศูนย์การเรียนรู้เทคโนโลยีพลังงานทดแทน
การทดสอบระบบ ORC Engine ก่อนการติดตั้งจริง (Factory Acceptance Test)
