MUELLER PLATE HEAT EXCHANGER

"Mueller" Gasket Plate Heat Exchanger

---เครื่องแลกเปลี่ยนความร้อนแบบแผ่น (Plate Heat Exchanger) แบบถอดล้างได้---
                         บริษัทฯ เป็นตัวแทนจำหน่าย Gasket Plate Heat Exchanger ยี่ห้อ "Mueller" ประเทศอเมริกา โดยมีให้เลือกใช้งานตั้งแต่ขนาดเล็ก จนถึงขนาดใหญ่ (10-12,600 gpm)  โดยมีวิศวกรออกแบบและคำนวนขนาด,
                         จำนวนแผ่น รวมถึงเลือกใช้วัสดุในการทำเฟรมให้เหมาะกับการใช้งานกับของไหลแต่ละชนิด

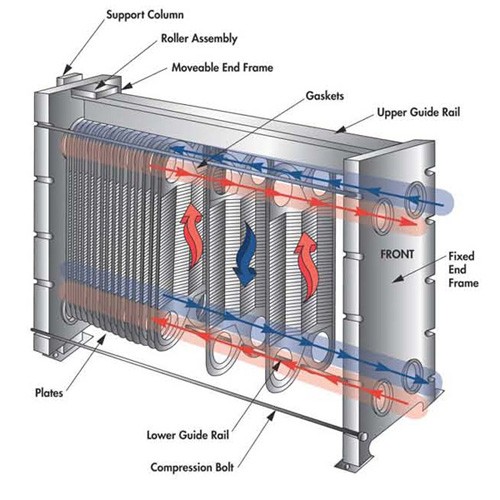

การทำงานของ Mueller Plate Heat Exchanger คือการนำเอาแผ่นถ่ายเทความร้อนหลายๆแผ่นมาเรียงกัน โดยให้ของไหลๆ ผ่านในช่องว่างแต่ละแผ่นสลับกัน โดยแต่แผ่นจะมีปะเก็น ซึ่งถูกกดจากเฟรมเป็นตัวซีล ดังนั้นของไหลทั้งสองชนิดจะไม่สัมผัสกันโดยตรง การถ่ายเทความร้อนจึงเกิดขึ้นจากการถ่ายเทผ่านพื้นที่หน้าตัดของแต่ละแผ่น



ปัจจุบันนิยมใช้แผ่นสแตนเลส ทำหน้าที่เป็นแผ่นถ่ายเทความร้อน โดยการเลือกใช้ชนิดของแผ่น, Profile ของแผ่น และจำนวนแผ่น จะได้รับการออกแบบจากผู้ผลิต ตามชนิดและอุณหภูมิของของไหลที่ต้องการแลกเปลี่ยน





ข้อดีของ Mueller Plate Heat Exchanger

  • สัมประสิทธิ์การถ่ายเทความร้อนรวมมีค่าสูง เนื่องจากถูกออกแบบให้ของไหลมีลักษณะการไหลแบบ Turbulence ที่ความเร็วต่ำ
  • ง่ายต่อการตรวจสอบและบำรุงรักษา โดยสามารถถอดออกมาทำความสะอาดได้ทีละแผ่น เพียงคลาย Stud Bolts ออก และเลื่อนแผ่น Back Frame ออก ก็สามารถตรวจสอบและทำความสะอาดได้ทีและแผ่น
  • สามารถแลกเปลี่ยนความร้อน โดยใช้ค่า Approach Temperature ต่ำๆ (2-3 F) เนื่องจากการไหลเป็นแบบ Counter Flow และสัมประสิทธิ์การถ่ายเทความร้อนที่สูงมากของแผ่นเพลท

+-+-+-+-+

  • สามารถถ่ายเทความร้อนระหว่างของไหล 2 ตัว หรือมากกว่า โดยใช้ Heat Exchanger ชุดเดียวกัน โดยการเพิ่ม Intermediate divider setions
  • สามารถปรับปริมาณการถ่ายเทความร้อนได้โดยการเพิ่มหรือลดจำนวนของแผ่นถ่ายเทความร้อน
  • มีขนาดเล็กเมื่อเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบอื่น ในปริมาณการถ่ายเทความร้อนที่เท่ากัน

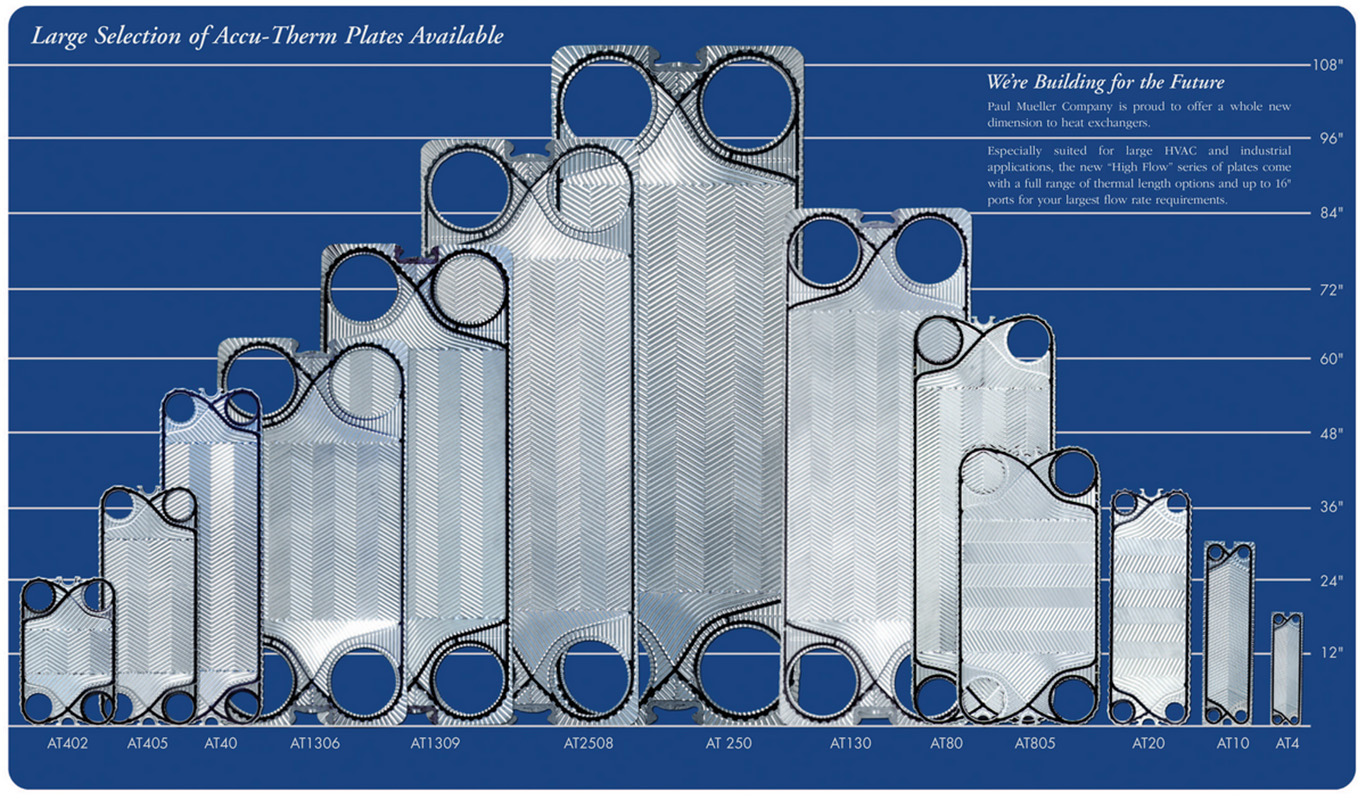

ขนาดและรุ่นต่างๆ ของ Mueller Plate Heat Exchanger (Plate Selection)

ตารางเปรียบเทียบขนาดและรุ่น Mueller Accu-Therm Plate Heat Exchanger

← เลื่อนซ้าย-ขวา เพื่อดูขนาดรุ่นต่างๆ →

รุ่นและขนาดของ Mueller Plate Heat Exchanger

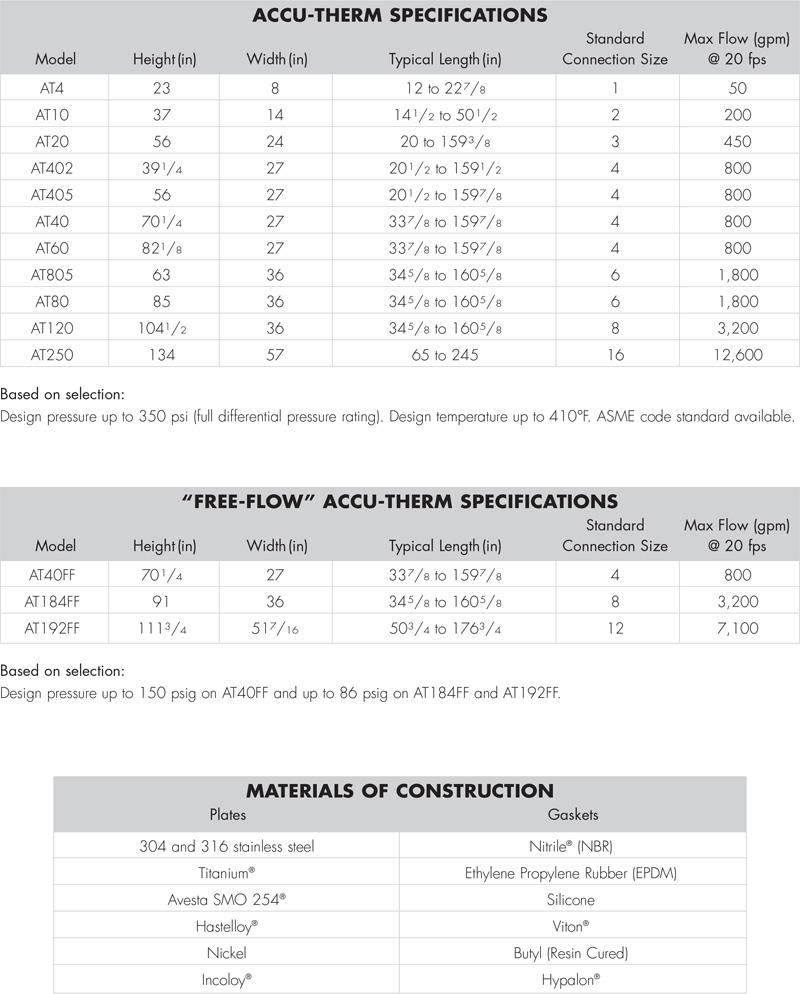

Mueller Plate Heat Exchanger Specifications

← เลื่อนซ้าย-ขวา เพื่อดูข้อมูลตาราง →
